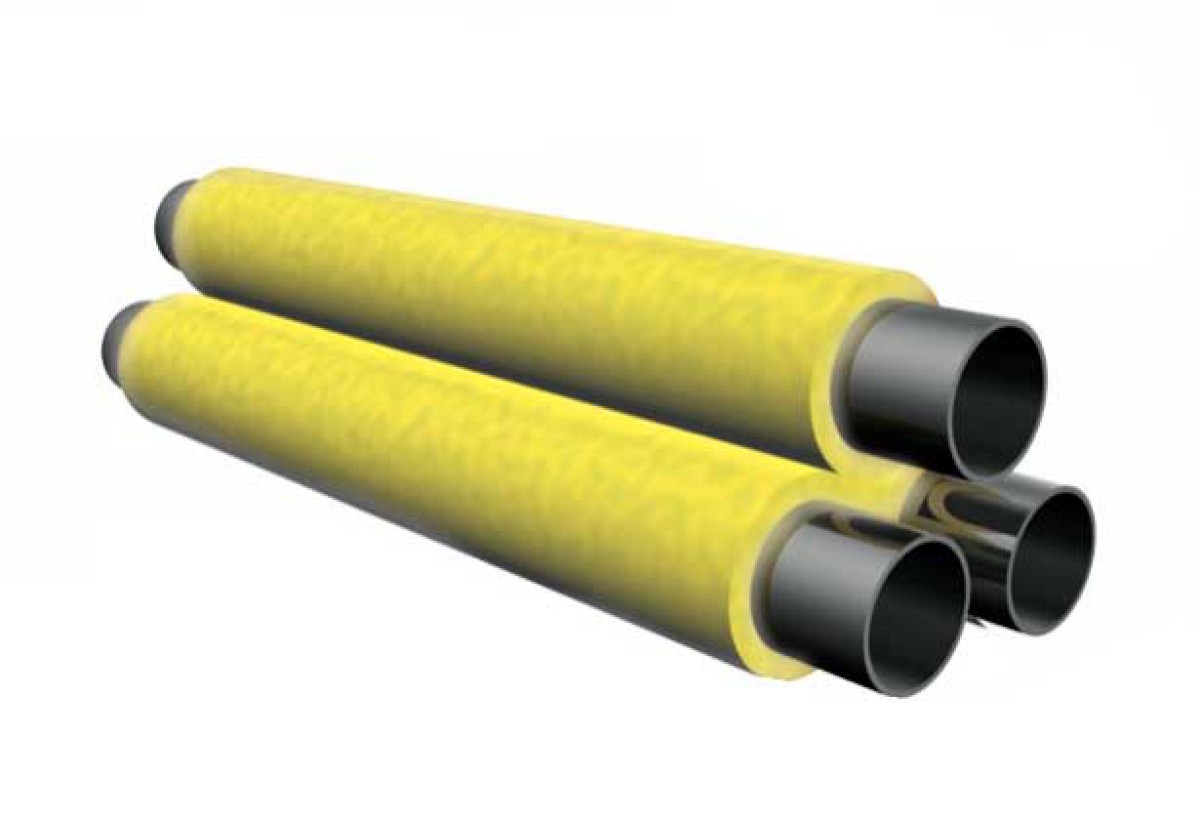

ППМИ для стальных и полиэтиленовых труб
Трубы и фасонные изделия полиэтиленовые и стальные в пенополимерминеральной изоляции (ППМИ) ГОСТ Р56227-2014
ППМ (пенополимерминеральная) изоляция относится к классу жестких пенополиуретанов и представляет собой массу вспененного пенополиуретана, с введенным в неё минеральным наполнителем. Значительное распространение ППМ изоляция получила при строительстве трубопроводов тепловых сетей. Входит в число «представительных конструкций теплопроводов», рекомендованных нормативной документацией для подземной бесканальной прокладки тепловых сетей.
ППМИ для стальных и полиэтиленовых труб
Трубы и фасонные изделия полиэтиленовые и стальные в пенополимерминеральной изоляции (ППМИ)
ППМ (пенополимерминеральная) изоляция относится к классу жестких пенополиуретанов и представляет собой массу вспененного пенополиуретана, с введенным в неё минеральным наполнителем. Значительное распространение ППМ изоляция получила при строительстве трубопроводов тепловых сетей. Входит в число «представительных конструкций теплопроводов», рекомендованных нормативной документацией для подземной бесканальной прокладки тепловых сетей.
Преимущества использования ППМ изоляции трубопроводов:
- По прошествии времени не происходит ухудшение физических характеристик материала. Также не происходит снижение толщины нанесенного слоя;
- Низкий коэффициент поглощения;
- Низкий показатель теплопроводности,
- Срок использования трубопроводов увеличен и составляет больше 30 лет; дольше функционируют без ремонта и аварий, что значительно снижает затраты на содержание и обслуживание трубопроводов;
- после прорыва трубы не произойдет деформации обшивки. Изоляция высохнет и продолжит выполнять функции;

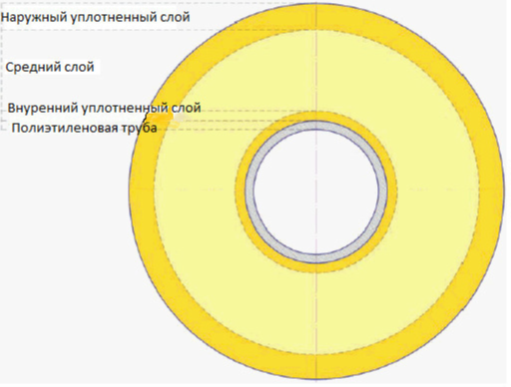

Конструкция предварительно изолированной полиэтиленовой трубы и фасонных изделий в ППМ изоляции
Физико-механические и теплофизические свойства ППМ изоляции:<
|
Наименование показателя |
Значение |
|
Плотность общая, не менее, кг/м |
270 |
|
Плотность среднего слоя изоляции, не менее, кг/м |
150 |
|
Прочность при сжатии при 10% деформации в радиальном |
1,2 |
|
Водопоглощение при полном погружении, % по объему, не более |
0,5 |
|
Водопоглощение при полном погружении, % по массе, не более |
1,5 |
|
Коэффициент теплопроводности среднего слоя изоляции при средней температуре 50±3°C, Вт/м·°С, не более |
0,033 |
|
Прочность при сдвиге в осевом направлении при 23°С, МПа, |
0,3 |
|
Температура размягчения по Вика при нагрузке 10 Н, в °С не менее |
150 |
Гарантия от компании на изделия в ППМ изоляции - 2 года со дня изготовления.
Гарантийный срок эксплуатации - 10 лет со дня отгрузки изготовителем, включая хранение, при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, установленных настоящим стандартом, а также при качественном выполнении
Трубы и фасонные изделия полиэтиленовые в пенополимерминеральной изоляции (ППМИ), виды диаметров и соответствие толщины изоляции:
|
Обозначение, марка изделия |
Основные размеры изделия, мм |
Теоретическая масса 1 пм изоляции, кг |
|||
|
Диаметр условный трубопровода |
Диаметр наружный трубопровода |
Диаметр изоляции |
Толщина изоляции |
||
|
D у |
D тр |
D из |
∆ из |
||
|
Труба ППМИ ду25-43 |
25 |
33,5 |
121 |
43,75 |
3,3 |
|
Труба ППМИ ду32-39 |
32 |
42,3 |
121 |
39,35 |
3,2 |
|
Труба ППМИ ду40-36,5 |
40 |
48 |
121 |
36,5 |
3 |
|
Труба ППМИ 57-41,5 |
50 |
57 |
140 |
41,5 |
3,9 |
|
Труба ППМИ 76-42 |
65 |
76 |
160 |
42 |
4,7 |
|
Труба ППМИ 89-45,5 |
80 |
89 |
180 |
45,5 |
5,8 |
|
Труба ППМИ 108-36 |
100 |
108 |
180 |
36 |
4,9 |
|
Труба ППМИ 133-36 |
125 |
133 |
205 |
36 |
5,7 |
|
Труба ППМИ 159-49 |
150 |
159 |
257 |
49 |
9,6 |
|
Труба ППМИ 219-45 |
200 |
219 |
309 |
45 |
11,2 |
|
Труба ППМИ 273-43 |
250 |
273 |
359 |
43 |
12,8 |
|
Труба ППМИ 325-43,5 |
300 |
325 |
412 |
43,5 |
15,1 |
|
Труба ППМИ 377-42,5 |
350 |
377 |
462 |
42,5 |
16,8 |
|
Труба ППМИ 377-68,5 |
350 |
377 |
514 |
68,5 |
28,8 |
|
Труба ППМИ 426-44 |
400 |
426 |
514 |
44 |
32,7 |

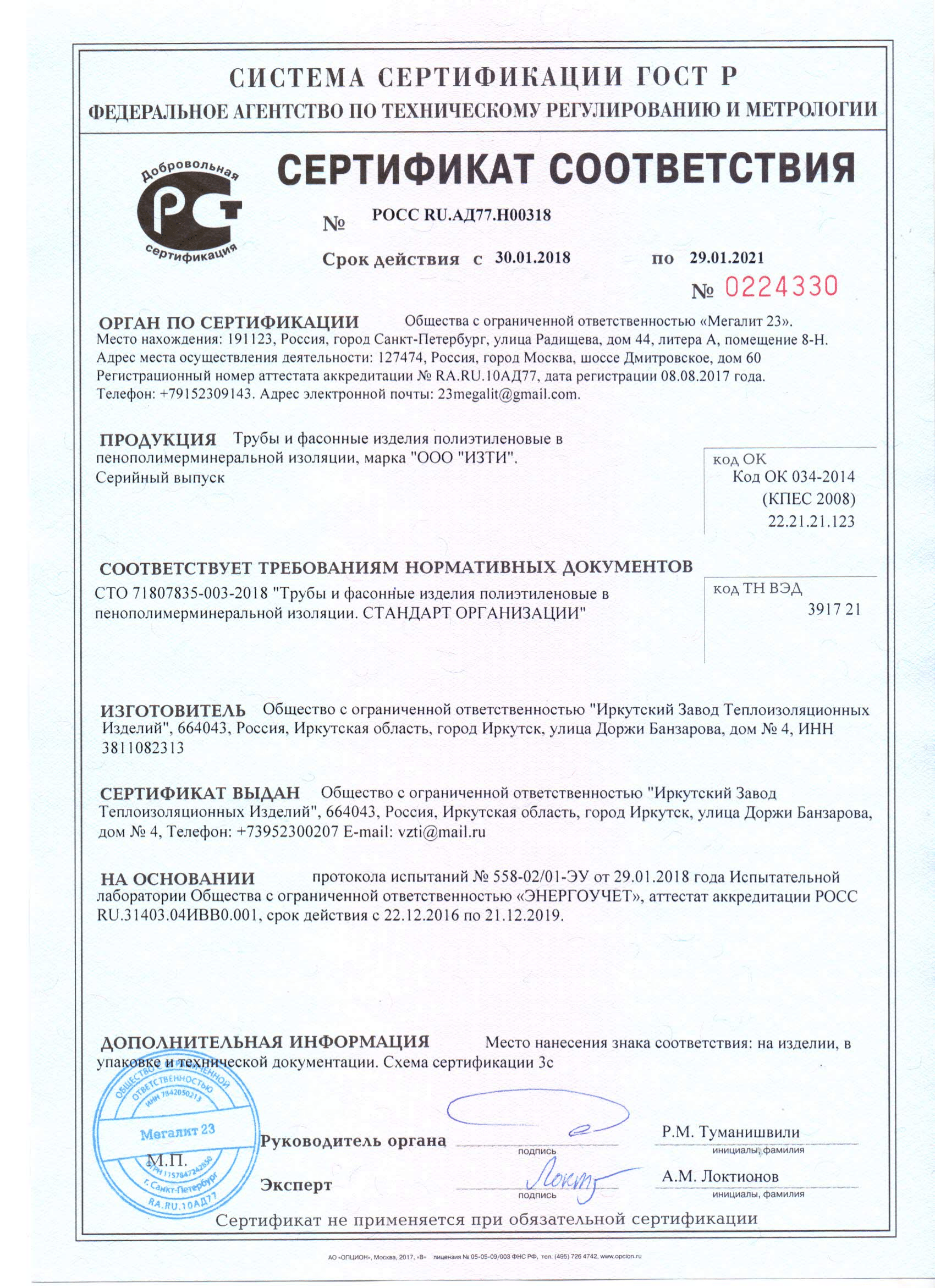

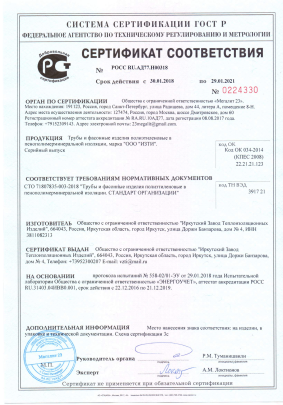

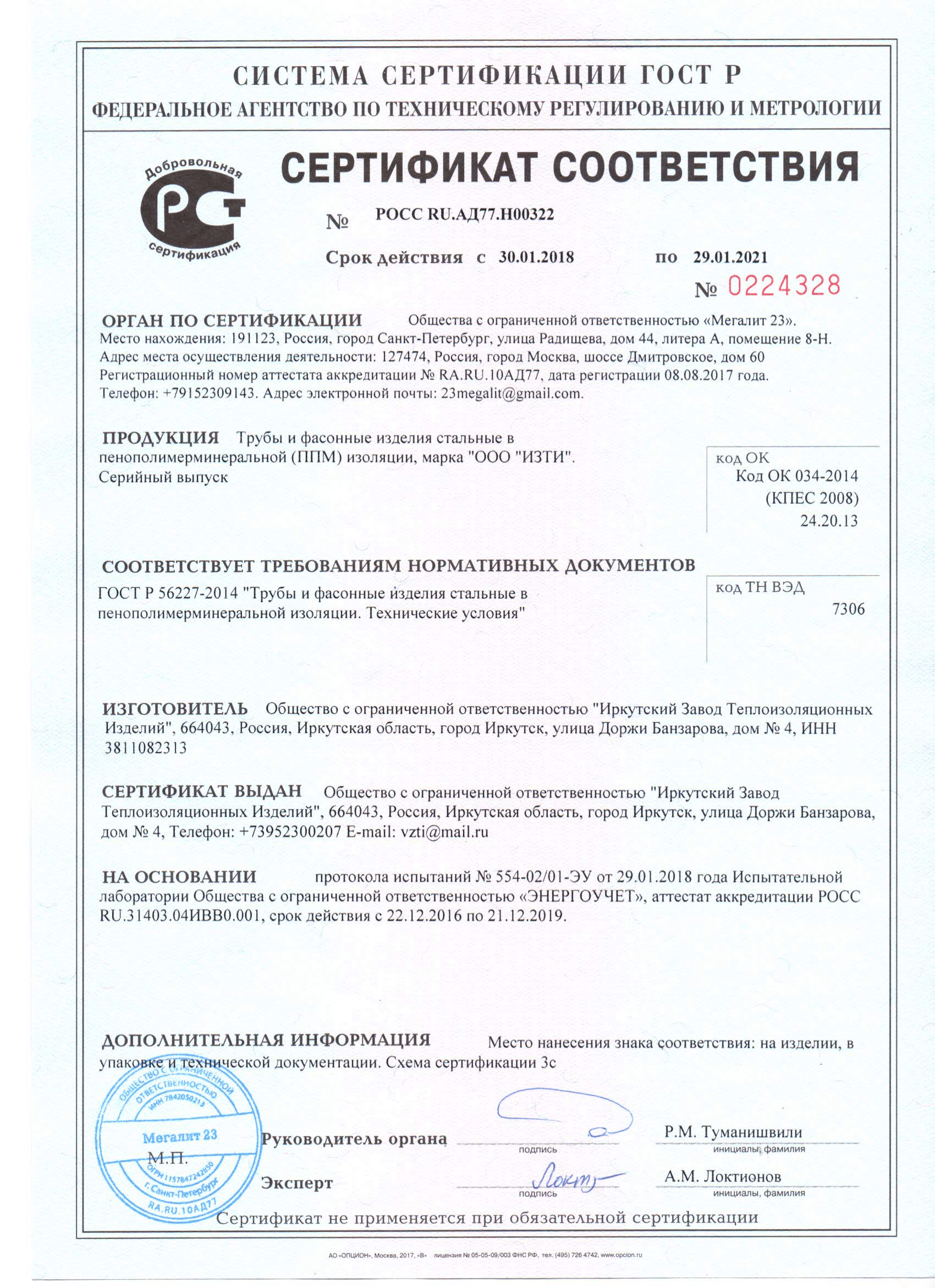

Сертификаты соответствия
